建筑節能照明設計與熒光燈和LED日光燈的應用要點
摘要：文章按照可持續發展的科學觀念，以最新的主要技術參數闡明了熒光燈和LED光源是最為優秀的節能光源。重點闡述熒光燈真正實現節能應用的能耗評估方法和設計技術要素。
據權威部門統計，2006年中國的發電量達到28344億千瓦時，2006年中國照明用電量約為3400億千瓦時以上，接近等于全國發電量的12%，幾乎為3.5座我國****的三峽大型水力發電站的發電量。因此，照明用電的猛增以及發電能源消耗的加劇，將使我國的供電勢態和環境與生態保護的現狀日益嚴峻。如果無限制地建設水力發電設施，將會瀕臨破壞自然環境的生態災難；如果不斷增設火力發電站，又將更進一步惡化業已存在的能源危機。因此，可持續發展的科學觀念要求，一是加強可再生能源的利用，加快太陽能、風能、生物質能、核聚變能等各種發電技術的發展；二是加速節能高效光源和燈具的研究、應用與發展。本文主要討論熒光燈和LED等高發光效率節能光源和燈具在應用與發展方面的要點。重點闡述熒光燈真正實現節能應用的能耗評估方法技術和設計要素。
1. 目前****的節能光源
1.1 當前白熾燈已迅速淘汰
目前，在人類室內建筑照明的光源中，白熾燈由于發光效率太低，過度耗費電能，壽命太短，已被逐步淘汰，例如：在歐盟已明文出臺了基本禁用白熾燈的節能照明規范。在我國，白熾燈事實上業已退出了建筑照明的主要領域。
1.2眼下熒光燈已成為主要的建筑照明光源
目前，由于新穎材料，新型結構、新的設計理論和制造工藝的進展，使熒光燈的綜合性能得到了大幅提升，例如：
1）高發光效率、高顯色性、高流明維持率的三基色熒光粉已逐步取代了傳統的鹵磷酸鈣熒光粉；
2）新型的細徑直管熒光燈優化的結構設計，使T5熒光燈的發光效率已可達每瓦100流明左右，幾乎是普通白熾燈的十倍；
3）T5細管直管熒光燈，顯色指數Ra也已達到80至85或更高，已接近太陽光對人類可見色彩的復現與還原能力；
4）先進的燈絲和陰極設計與制造工藝，使T5細徑直管熒光燈的壽命一般都不低于10000小時，約為普通白熾燈的十倍；
5）T5細管直管熒光燈，規格系列齊全，價格已開始被普遍接受。
熒光燈不斷發展的這些節能高效技術優勢，都是熒光燈在數十年以來，至今越來越成為人類主要照明光源的原因。事實上，熒光燈已成為全球建筑照明應用最為主要、最為普遍、也是使用數量最多的重要光源，可以說各種直管型的或異形的系列熒光燈，包括基于熒光燈原理的緊湊型一體化的節能燈，幾乎已在室內建筑照明中一統天下，中國每年的熒光燈產量達到了17億支以上，并且還在不斷增長，可以預測在LED光源或其他新型光源真正成熟以前，這種局面不會根本改變。
1.3在可見的今后LED光源必將成為建筑照明光源的新秀
綜合評價LED光源，正是人類自從懂得電光源照明技術以來首次出現的集多項技術優勢于一身的固體電光源。這是人類照明技術的革命性突破。LED光源具有超長壽命、節約電能、易于控制光污染，運行可靠性高、發光色彩純正、光色豐富多彩、可控性好、體積小巧、重量輕盈、結構緊湊、供電簡單，并且在供電電壓的適應能力方面，是小型太陽能發電和小型風力發電等可再生自然能利用的天然配偶。
當前，LED的光效、熱阻和一系列材料與工藝等技術，正在得到突破，在國際上的商品化LED光源和LED燈具的最新水平可以得到體現：
1）最新商品化LED光源的發光效率：
國際上LED產品的發光效率在65lm/w至85lm/W以上，有的LED光源成果的發光效率已明確標注為100lm/W至130lm/w，超過了節能燈和熒光燈的發光效率，是白熾燈的10倍以上；
2）最新商業化LED燈具的壽命：
國際上不少LED燈具產品按照流明維持70%標注，都標明為50000小時，不少LED燈具標注為100000小時，是熒光燈的10倍，白熾燈的100倍；
可以預見，LED固體光源一旦突破價格壁壘，必將成為人類照明光源的新秀。
2. 熒光燈真正實現節能應用的技術要素和能耗評估方法
2.1 熒光燈鎮流器對熒光燈照明節能的關鍵作用
熒光燈是一種低壓氣體放電光源，而工作在氣體放電特性的負阻區域，決定了熒光燈必須配備鎮流器才能正常運行。因此，熒光燈燈具整體的節能特性不僅僅只依靠發光效率優秀的熒光燈光源，鎮流器的節能指標更是一項關鍵性的因素。在評估熒光燈燈具整體能源利用效率和節能特性時，必須高度重視評估鎮流器的能源效率性能。
2.2熒光燈燈具和鎮流器的照明能源效率指標與等級
2.2.1熒光燈鎮流器的照明能源效率EEI及其等級劃分
為了真正實現熒光燈的節能照明，還必須科學衡量各種熒光燈鎮流器的節能水平，在此可參照歐盟的規范開展討論。國際上，特別是歐盟的照明企業協會CELMA(The European Manufacture Association of Luminaries)定義了一種指標，即：照明能源利用效率（Energy Efficiency In lighting），簡稱為能源效率EEI。在國際規范中，按熒光燈鎮流器照明能源效率EEI的高低，把熒光燈鎮流器劃分為不同的能源效率等級（Classification of ballast-lamp circuit for energyefficiency in lighting），以衡量不同的熒光燈鎮流器電能利用效率和節能水平的優劣。熒光燈鎮流器的照明能源效率EEI，從最高至最低分為七級：A1,A2,A3,B1,B2,C,D。
每一個等級都定義了照明能源效率EEI的數值范圍，直管熒光燈能源效率EEI的數值范圍例子如表1所示，緊湊型節能燈能源效率EEI的數值范圍例子如表2所示。目前，又分為現行值與目標值兩種，其中：不同的照明能源效率EEI的等級，對應不同種類和性能的熒光燈鎮流器，如下所示：
A1 -- 調光電子鎮流器；
A2 -- 固定輸出電子鎮流器；
A3 -- 固定輸出電子鎮流器；
B1 -- 低損耗電感鎮流器;
B2 -- 低損耗電感鎮流器;
C -- 傳統的電感鎮流器（Second phase)；
D -- 早期的電感鎮流器（First phase）；
2.2.2熒光燈配用不同EEI等級鎮流器節能效果和耗能數據比較
從歐洲銳高公司（Tridonic Atco）提供的直管熒光燈和緊湊型節能燈的數據，表1和表2，可以清晰地對比出各種熒光燈和節能燈，配用不同等級照明能源效率EEI鎮流器的節能效果和耗能數據。顯然，表中鎮流器照明能源效率EEI的最高等級A1，應該屬于目標值，而且只有采用先進的網絡化的可數字尋址的數控式可調光電子鎮流器，并接入到配有紅外傳感器與亮度傳感器的照明控制網絡中，才能實現。因為各種熒光燈只有實現網絡化的自動可調光照明以后，才能真正達到優化節能照明的目標。

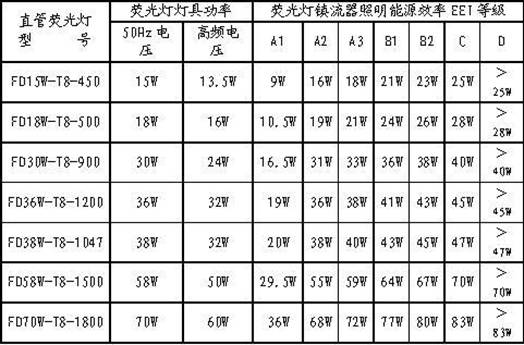

熒光燈配用不同照明能源效率EEI等級鎮流器的節能效果和耗能數據 表 1

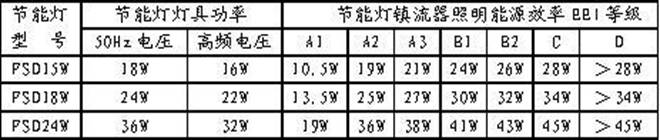

節能燈配用不同照明能源效率EEI等級鎮流器的節能效果和耗能數據
表 2
2.2.3熒光燈燈具整體的能源效率指標LER與“節能不節光”的概念
照明技術及其照明控制技術的宗旨之一是關注節能，熒光燈又是人類最主要的照明光源。因此，研究和評價熒光燈與鎮流器組合后的能源利用效率，也就是研究和評估熒光燈燈具的能源利用效率，對照明節能極為重要。為了衡量熒光燈燈具包括熒光燈鎮流器在內的整體電能利用效率，,定義了以下一系列的技術指標，這些指標在物理上是很容易理解的，也比較直觀。
1）熒光燈燈具內光源的總光通量 TLL（Total Lighting Lumen）（lm）；
2）熒光燈燈具的總輸入電功率 W（Watt）；
3）熒光燈燈具的能源利用效率，簡稱燈具能效EFF（Energy Efficiency Rating）：
燈具能效EFF實質上就是常稱的燈具效率，以公式1表示，即：
4）鎮流器與熒光燈電路連接對燈具輻射光通量流明數值的影響程度（Ballast-Lamp circuit Factor），簡稱鎮流器流明系數BLF：鎮流器流明系數BLF實質上是衡量鎮流器接入后因有能量損耗對燈具輻射光通量的影響程度，定義與評估方法，以公式2表示，為：
鎮流器流明系數BLF是為了評估鎮流器對熒光燈燈具輻射的流明量值影響到底有多大，當BLF是理想值時，例如：大于0.95，趨于1時，鎮流器對熒光燈燈具的光輻射應沒有太大的負面影響。
5）定義熒光燈燈具整體的能源利用效率，以作為評估燈具整體能源利用效率的綜合指標，簡稱為燈具整體能效LER (Luminaire Efficacy Rating )，以公式3表示，為：
即：LER =（EFF×TLL×BLF）/W（lm/w）
2.2.4熒光燈燈具整體能效LER的分析與討論
1）熒光燈燈具整體能效LER物理意義上就是熒光燈燈具整體的發光效率
根據上述表達式可知，熒光燈燈具整體能效LER的量綱為：lm/w（流明/瓦）。因此，從物理概念上，可以把熒光燈燈具的整體能效LER，理解為就是熒光燈燈具包括鎮流器、熒光燈光源、燈具光效率在內的熒光燈燈具整體的發光效率。在理想狀態下，熒光燈的燈具能效EFF（燈具光效率）以及熒光燈鎮流器的流明系數BLF都趨向于1，燈具和鎮流器都似乎沒有損耗光通量或能量，那么，達到這種理想狀態時，熒光燈燈具整體能效LER就等于熒光燈光源的發光效率（TLL/W），但實際上是不太容易做到的，主要是還存在下面敘述的原因。
2）熒光燈燈具的能效EFF（燈具效率）不太可能等于1
由于材料和制造工藝等種種原因，例如：燈具反射器反射率的大小，燈具結構和反射器對光通量出現無益的內部散射與光通量消耗等，熒光燈燈具總會存在對光源輻射光通量的損失，因此，熒光燈燈具對光源光通量的輻射，也就是熒光燈燈具對熒光燈光源貢獻的光通量，難以達到100%向外輻射。所以，熒光燈燈具的能效EFF不太可能接近1。
3）熒光燈鎮流器的流明系數BLF與熒光燈“節能不節光”的含義
熒光燈鎮流器流明系數BLF，一方面是衡量熒光燈鎮流器對電能損耗大小程度的度量，另一方面，則可以折合為對應熒光燈光源光通量（流明）的損失來表示。如果熒光燈鎮流器存在一定的電能損耗，那么熒光燈鎮流器的流明系數BLF就不可能接近1，如公式2所示，假如BLF=0.9，按照上述燈具整體能效LER的表達式公式3可知，在同等條件下，光源的總光通量TLL被減少到原有的0.9倍，即打了九折。如果熒光燈鎮流器的流明系數BLF達到理想值接近1，那么意味著熒光燈鎮流器的接入，對光源的總光通量TLL，基本沒有造成損失�，F(xiàn)代電子鎮流器如果采用以下一系列先進技術，如：
微處理機控制技術和ASIC特殊功能專用集成電路；
低功耗高效運行的軟開關（ZVS和ZCS）逆變器技術；
“休閑”與“喚醒”控制技術，等；
可以使熒光燈鎮流器的流明系數BLF趨于接近1，例如：大于0.95等，既實現節電，又會極少降低熒光燈光源的****光通量，即：所謂“節能不節光”的概念。顯然，在熒光燈鎮流器能源效率EEI達到最高的同時，BLF也應為****值，趨向于較理想值。因此，熒光燈鎮流器能源效率EEI及其等級的高低以及熒光燈鎮流器流明系數BLF，是極為關鍵的因數。
2.2.5熒光燈鎮流器的選用
1）熒光燈照明要高度重視鎮流器的選擇
在不理想的條件下，即使熒光燈發光效率很高，但熒光燈鎮流器的流明系數BLF很小,則熒光燈燈具整體能效指標LER也必然很低，對設計采用熒光燈照明的場合，達到同等照度所需耗費的電能就越大，承擔的電費就會越高。因此，在應用熒光燈照明的建筑節能設計中，對熒光燈鎮流器的選用必須給以高度的重視。
2）熒光燈鎮流器選擇的基本依據
按照本文“2.2 熒光燈燈具和鎮流器的照明能源效率指標與等級”的內容，熒光燈鎮流器等級的類別與現狀如下：
A1 —可調光電子鎮流器；
A2 —較低損耗非調光電子鎮流器；
A3 -- 一般的非調光電子鎮流器；
B1 -- 極低損耗電感鎮流器（與我國國標節能級別的鎮流器接近）;
B2 -- 低損耗電感鎮流器（近似我國國標能效限定值等級的鎮流器）;
C-- 傳統的中等損耗電感鎮流器（歐盟已于2005年11月21日宣布禁用）；
D-- 早期的高損耗電感鎮流器（歐盟已于2005年5月21日宣布禁用）；
為了盡量降低對電網的無功損耗，還須注重功率因數指標。上述等級的熒光燈鎮流器，電感類型的鎮流器，未經電容補償，功率因數僅為0.5，經過較好的電容補償，最好也只為0.80到0.85左右。而優秀的電子鎮流器，特別是可調光電子鎮流器可做到0.95至0.99。顯然，熒光燈鎮流器選用的基本依據是較為明確的。
3. 實現智能調光控制是熒光燈燈具節能照明的重要手段
3.1熒光燈智能調光大幅節能并延長光源壽命
熒光燈的調光控制，在現代照明中具有極為重要的地位。推廣照明的節能調光控制，如果瞄準了目前已經成為照明領域主流的熒光燈光源，就是抓住了主要矛盾。目前，先進的熒光燈節能調光控制技術，已可實現節能30%，系統配置科學優化的，甚至可達到節能70%，可以延長光源壽命2—4倍。熒光燈只有實現了微機化的自動可調光照明以后，才能真正做到優化節能的目的。
3.2熒光燈智能調光刻實現節能照明的自適應優化控制
現代的智能化、網絡化照明控制技術，能夠按照照明現場的實際變化和需求自適應地實現節能調光控制，例如：“人來燈亮，人少燈暗，人走燈滅”；“自然光強，燈光熄滅；自然光弱，燈光補充；無自然光，燈光加亮”；即使在同一個辦公室的空間內，也能實現分區的優化節能照明調節與控制。又如：建筑室內的燈光照明場景控制，既實現節能照明，同時又滿足人性化照明和健康化照明的現代綠色照明理念�，F(xiàn)代智能照明控制已成為節能照明的重要手段。
3.3熒光燈調光電子鎮流器必須符合鎮流器能源效率指標LER與鎮流器流明系數BLF指標
熒光燈要比白熾燈復雜得多，熒光燈節能調光控制，涉及熒光燈光源技術與電子控制技術兩個方面的交叉技術。搞好熒光燈節能調光控制，首先要掌握好熒光燈的原理和特點。熒光燈可數字尋址調光電子鎮流器，是新興的照明電子技術之高新技術產品，也必須按照上文所述的鎮流器能源效率指標LER評估與規范，而其中的鎮流器的流明系數BLF指標尤為重要。目前。綜合性能優勝者并不太多，應用中必須注重品質選擇。按照國際上或歐盟標準，可調光電子鎮流器必須達到熒光燈鎮流器等級標準的A1等級要求。
4.熒光燈節能照明設計應遵照《建筑照明設計標準》法定的“照明功率密度值”節能指標
4.1建筑照明節能設計應“照明功率密度值”和“照度”指標雙達標
“照明功率密度值”（LPD）的定義：建筑的房間或場所，單位面積的照明安裝功率(含鎮流器,變壓器的功耗)，單位為：瓦/平方米(
)。
《建筑照明設計標準》(GB50034-2004)規定了辦公, 商業,旅館,醫院,學校和住宅以及工業等七類建筑中應用最多的108個室內空間或場所限定的“照明功率密度值”（LPD）。
《建筑照明設計標準》規定的“照明功率密度值”（LPD），在同一項目中又分為：“現行值”與“目標值”。“現行值”是指當前必須執行的；“目標值”是今后要努力達到的要求。
“照明功率密度值”（LPD）的規定，對照明工程設計提出了更高的要求，所有建筑照明設計，既要符合《建筑照明設計標準》規定的照度水平,又要使照明設計的照明功率密度值限定在標準規定的“照明功率密度值”（LPD）以下,從而保證照明系統的雙達標，實現有效節能。
4.2建筑照明節能設計應正確選用熒光燈
在建筑照明中，大功率直管熒光燈是應用最為廣泛的，在此，以大功率直管熒光燈為例，討論熒光燈管的選擇。表3 為國產幾種大功率熒光燈的主要性能。
幾種國產大功率直管熒光燈的性能比較 表 3

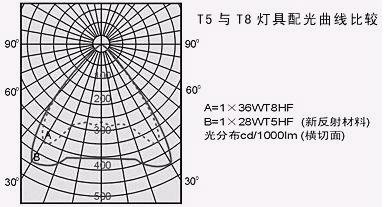

圖1為T5熒光燈的配光曲線，顯然，T5比T8的發光效率提高了30%，結合表3可知，國產熒光燈中T5大功率熒光燈的性能對滿足《建筑照明設計標準》關于“照明功率密度值”（LPD）指標的要求較為有利。
圖1T5與T8熒光燈配光曲線的比較
5. 熒光燈節能照明設計應善于運用靈活的照明設計方法
5.1要充分理解標準對設計照度值與標準值之間允許有±10%偏差的含義
有這樣一個案例，一間小型主控室，要求設計照度為500 lx，在設計過程中遇到一個核定“照明功率密度值”（LPD）要求的現實問題，國家標準要求的功率密度指標現行值為照度500lx時，照明功率密度現行值18，照明功率密度目標值15。在小型控制室的室型系數，墻面、頂棚和地板的反射率不變的條件下，按照利用系數法計算平均照度，熒光燈燈具的最終選定如表4所示。
小型儀表室節能照明設計案例 表 4
如果選用三支T5熒光燈管，其結果，照度與照明功率密度值都超標，不合格，如表5所示。
綜上所述，選用T12和T8，照度和功率密度都無法同時達標，而選用T5即可全面達標，在選用兩支大功率直管熒光燈T5時，照度值為461 lx,因為注意到《建筑照明設計標準》(GB50034-2004)關于設計照度值與標準值之間，允許有±10%偏差的范圍，故461 lx 仍然完全符合標準的要求，而且，還允許適當補充小功率節能臺燈做局部照明。此案例，唯有兩支T5管是****選擇，并實現了功率密度值要求的“目標值”，具有前瞻性。此例，同時也也說明了目前的T5熒光燈綜合技術指標尚需進一步提高。
總之，上述案例中，兩支T5取代了三支T12或T8的方案，實現了節能優先。
5.2熒光燈節能照明設計要調整傳統的均勻照明模式忽略次要區域的照度
有時一定會遇到加燈管照明功率密度值就會超標，減燈管就可達標的情況，為此，要改變傳統的均勻照明的模式，忽略次要區域的照度，例如：房間門口的小區域，窗戶附近的小區域，人員流動的區域等等，重點保證工作面上的照度達標即可。在此，應重新解讀和修正均勻照明對節能照明的作用與意義
5.3熒光燈節能照明設計有時應善于采用中色溫的直管熒光燈光源
通常，同一種直管熒光燈，中等色溫燈管的光效比高色溫燈管的光效要好。因此，應采用4000K或4200K色溫的直管熒光燈。T5直管熒光燈具有不同色溫的系列產品可供選用。而且，大多數中等色溫的T5熒光燈管，顯色性較優，屬于暖白色調，季節適應性較強。
5.4熒光燈節能照明設計要善于調整傳統的均勻?qū)ΨQ的布燈模式
經常會遇到這樣的案例，采用10支T8照度可以達標，但功率密度指標超標；而采用7支T5熒光燈后，照度和照明功率密度均可達標，此時遇到了設計的燈管數為奇數，而不是偶數，顯然難以按照傳統的均勻?qū)ΨQ模式實施布燈，故應該改變思路，設計一種既新穎美觀，又達標的布燈方案，以確保節能優先。
6. LED日光燈
6.1 LED日光燈挑戰熒光燈的霸主地位
熒光燈也俗稱為日光燈，主要是熒光燈的顯色性能接近日光而故得此名。由于熒光燈已經統治照明界有數十年的歷史，在照明應用與設計方面，已經形成了極為豐富和嫻熟的經驗，而且現有的熒光燈建筑照明場合極其廣泛，數量巨大。
在LED光源技術蓬勃發展的今天，LED光源同樣可以制造出結構上類似熒光燈的日光燈。LED燈具必然會瞄準熒光燈這一廣泛應用的照明燈具以及可以替代與改造的數量驚人的現有熒光燈照明的場所，以展開爭奪，以挑戰熒光燈在照明界的霸主地位。事實上，基于LED光源的類似熒光燈的LED日光燈已經出現。
6.2 一種性能和結構上類似熒光燈的LED日光燈

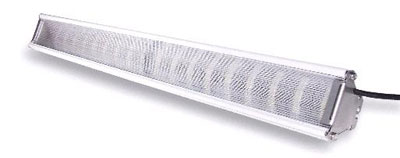

圖2所示是一種性能和結構上類似熒光燈的LED日光燈。主要技術參數為：
1）消耗功率：20W（****值）；
2）光通量：1300 lm;
3）色溫：3000 K – 6000 K（白、紅、綠、藍、橙等單色，可選）;
4）壽命：100000 小時；
5）電源：230V 50/60 Hz；
6）光輻射角：120°（C0測光平面）；
7）長度：630mm;
8）重量：0.70 Kg
圖2一種性能和結構類似熒光燈的LED日光燈
6.3LED日光燈的出現預示了什么？
顯然，現在評論這種LED日光燈的推廣，可能真的為時過早，因為其成本與熒光燈相比實在貴得有點離譜！但是，這種LED日光燈的出現預示著作為照明光源新秀的LED，今后進入傳統熒光燈占據的照明領域已是必然。而且，LED燈具的制造成功，業已證明由于LED光源獨特的“發光細胞”結構，在各種燈具內部，對提高燈具的光效率方面，能夠優于熒光燈或緊湊型節能燈等傳統光源。
6.4LED日光燈的節能照明應用
LED燈具在節能照明應用時，將與熒光燈類似，也會遇到“照明能源效率指標與等級”的評估與規范的問題，但是LED的開關電源供電技術，不存在諸如高頻電子鎮流器的一系列麻煩，而且，LED日光燈的調光控制，將不再使用熒光燈調光控制的那種專用的電子鎮流器，調光將相對變得容易。至于LED的建筑節能照明設計等問題，則可以參考熒光燈建筑照明設計的經驗，不斷繼承與發展。
目前，LED燈具價格昂貴，主要是采用了一系列全新的技術、工藝與材料，隨著不斷的發展，特別是LED的發光效率還在不斷提升，可以深信LED燈具必將作為照明領域的新秀進軍照明界。
結語
綜上所述，貫徹熒光燈的建筑照明節能設計，也是落實人類可持續發展科學觀念的重要組成部分之一。
建筑的熒光燈照明節能設計必須注重以下四個方面：
1）正確選擇熒光燈光源，要注重高效熒光燈光源的選用；
2）科學選擇熒光燈鎮流器，要特別重視鎮流器的能源效率EEI指標和流明系數BLF指標；
3）合理靈活地設計建筑的熒光燈節能照明，實現“照明功率密度值”（LPD）和“照度”指標雙達標；
4）推廣熒光燈的智能照明控制，以實現優化熒光燈節能照明；
在可預見的今后，LED日光燈必將進軍照明領域，而且應用上將不會有太復雜的問題。
